Ang komprehensibong gabay sa mga capacitor na pinalamig ng tubig: pagpapahusay ng pagganap at kahabaan ng buhay

Ang pag -unawa sa mga batayan ng mga capacitor na pinalamig ng tubig

Ang mga capacitor na pinalamig ng tubig ay kumakatawan sa isang kritikal na pagsulong sa pamamahala ng thermal energy sa loob ng high-power electronic at electrical system. Hindi tulad ng kanilang mga counterparts na pinalamig ng hangin, ang mga dalubhasang sangkap na ito ay gumagamit ng higit na mahusay na mga katangian ng paglipat ng init ng tubig upang mawala ang labis na init, sa gayon pinapanatili ang pinakamainam na temperatura ng operating at tinitiyak ang walang kaparis na pagiging maaasahan at pagganap sa hinihingi na mga aplikasyon.

Ano ba talaga ang isang capacitor na pinalamig ng tubig?

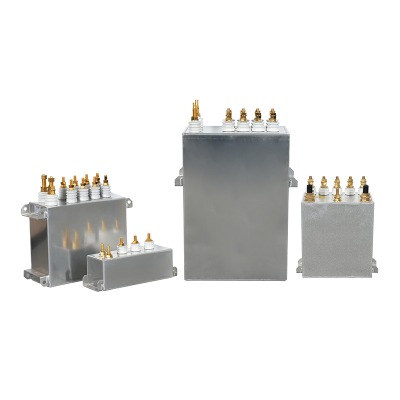

Ang isang capacitor na pinalamig ng tubig ay isang passive electronic na sangkap na idinisenyo upang mag -imbak at maglabas ng elektrikal na enerhiya, na isinama sa isang panloob na mekanismo ng paglamig na nagpapalipat -lipat ng tubig upang alisin ang init na nabuo sa panahon ng operasyon nito. Ang disenyo na ito ay pinakamahalaga sa mga aplikasyon kung saan ang mga mataas na ripple currents at mabilis na mga siklo ng paglabas ng singil ay bumubuo ng makabuluhang pag-load ng thermal, na, kung naiwan na hindi mapigilan, ay maaaring magpabagal sa mga dielectric na materyales, dagdagan ang katumbas na paglaban sa serye (ESR), at sa huli ay humantong sa napaaga na pagkabigo. Ang pangunahing prinsipyo ay nakasalalay sa katotohanan na ang tubig ay may mas mataas na tiyak na kapasidad ng init at thermal conductivity kumpara sa hangin, na pinapayagan itong sumipsip at magdala ng layo ng init nang mas mahusay.

Ang konstruksyon ay karaniwang nagsasangkot ng isang metal na pabahay, madalas na tanso o aluminyo, na naglalaman ng elemento ng kapasitor (isang kumbinasyon ng mga electrodes at dielectric). Ang pabahay na ito ay dinisenyo gamit ang isang panloob na labirint o mga channel na nagpapahintulot sa coolant na dumaloy malapit sa mga bahagi ng pagbuo ng init. Ang mga port ng Ingress at Egress ay nilagyan para sa koneksyon sa isang panlabas na sistema ng paglamig. Ang buong pagpupulong na ito ay hermetically selyadong upang maiwasan ang anumang pagtagas ng coolant sa elemento ng kapasitor o kabaliktaran. Ang pagpili ng coolant ay maaaring magkakaiba; Habang ang deionized na tubig ay pangkaraniwan dahil sa mahusay na mga katangian ng thermal at mababang elektrikal na kondaktibiti, ang mga mixtures na may glycol o iba pang mga inhibitor ay minsan ginagamit upang maiwasan ang pagyeyelo o kaagnasan.

Ang kritikal na papel ng paglamig sa pagpapaandar ng kapasitor

Ang init ang pangunahing kaaway ng anumang kapasitor. Ang habang -buhay ng isang kapasitor ay inversely proporsyonal sa temperatura ng operating nito; Para sa bawat 10 ° C tumaas sa itaas ng rate ng temperatura nito, ang buhay ng pagpapatakbo ay karaniwang hinati. Ang batas na ito ng Arrhenius ng mga rate ng pagkabigo ay binibigyang diin ang kahalagahan ng epektibong pamamahala ng thermal. Sa mga capacitor na pinalamig ng tubig, ang aktibong sistema ng paglamig ay direktang nagbibilang sa thermal marawal na ito. Sa pamamagitan ng pagpapanatili ng core temperatura nang maayos sa loob ng ligtas na mga limitasyon, ang mga capacitor na ito ay maaaring:

• Panatilihin ang mas mataas na ripple kasalukuyang mga rating nang walang derating.
• Panatilihin ang matatag na kapasidad at mga halaga ng ESR sa mas mahabang panahon.
• Patakbuhin ang maaasahan sa mga kapaligiran na may mataas na ambient-temperatura.
• Makamit ang isang makabuluhang mas matagal na buhay ng serbisyo kumpara sa katulad na na-rate na mga yunit na pinalamig ng hangin.

Ginagawa nitong kailangan ang mga ito sa mga senaryo kung saan ang pagkabigo ay hindi isang pagpipilian at kung saan ang mga passive na pamamaraan ng paglamig ay hindi sapat.

Mga pangunahing bentahe ng pagpapatupad ng paglamig ng tubig sa mga capacitive system

Ang pagsasama ng teknolohiya ng paglamig ng tubig sa mga capacitor ay nagdudulot ng maraming mga benepisyo na direktang isinalin sa mga pagpapabuti ng antas ng system. Ang mga pakinabang na ito ay pinaka-binibigkas sa mga application na may mataas na lakas na kung saan ang puwang ay napilitan at ang kahusayan ay pinakamahalaga.

Superior Thermal Management and Power Density

Ang pinaka makabuluhang kalamangan ay ang dramatikong pagpapabuti sa pagwawaldas ng init. Ang thermal conductivity ng tubig ay humigit -kumulang 25 beses na ng hangin, at ang tiyak na kapasidad ng init ay halos apat na beses na mas malaki. Nangangahulugan ito na ang isang sistema ng paglamig ng tubig ay maaaring alisin ang parehong dami ng init na may mas maliit na dami ng daloy ng dami at isang mas mababang pagtaas ng temperatura sa coolant mismo. Dahil dito, Cooled capacitor ng tubig para sa mataas na kapangyarihan inverter Ang mga system ay maaaring idinisenyo upang maging mas compact habang ang paghawak ng parehong lakas, o maaaring hawakan ang makabuluhang mas mataas na lakas sa parehong kadahilanan ng form. Ito ay humahantong sa isang pangkalahatang pagtaas sa density ng kuryente ng buong sistema, isang mahalagang kadahilanan sa mga modernong electronics tulad ng nababago na mga inverters ng enerhiya at mga drive ng pang -industriya.

Pinahusay na pagiging maaasahan at pagpapatakbo habang buhay

Sa pamamagitan ng patuloy na pagpapanatili ng mas mababang temperatura ng operating, ang mga capacitor na pinalamig ng tubig ay nakakaranas ng mas kaunting thermal stress. Ang mga proseso ng electrochemical na humantong sa pagsingaw ng electrolyte at ang unti -unting pagkasira ng dielectric ay pinabagal nang malaki. Nagreresulta ito sa isang mas mabagal na pag -anod ng mga pangunahing mga parameter tulad ng kapasidad at ESR sa paglipas ng panahon. Halimbawa, kung saan ang isang karaniwang kapasitor ay maaaring makakita ng isang 20% ​​na pagkawala sa kapasidad pagkatapos ng 10,000 oras sa 85 ° C, ang isang katumbas na tubig na pinalamig sa 55 ° C ay maaaring magpakita lamang ng isang 5% na pagkawala pagkatapos ng parehong tagal, na epektibong pagdodoble o kahit na pag-tripling ng kapaki-pakinabang na buhay ng sangkap at pagbabawas ng kabuuang gastos ng pagmamay-ari sa pamamagitan ng mas kaunting madalas na mga kapalit.

Ang pagpili ng tamang capacitor na pinalamig ng tubig para sa iyong aplikasyon

Ang pagpili ng isang naaangkop na capacitor na pinalamig ng tubig ay isang nuanced na proseso na nangangailangan ng maingat na pagsasaalang -alang ng mga de -koryenteng, thermal, at mekanikal na mga parameter. Ang isang maling pagkakamali sa pagpili ay maaaring humantong sa hindi sapat na pagganap o pagkabigo ng system.

Kritikal na mga parameter ng elektrikal

Ang pangunahing mga de -koryenteng pagtutukoy ay nananatiling kapasidad (µF), rating ng boltahe (VDC), at ripple kasalukuyang (armas). Gayunpaman, sa paglamig, ang ripple kasalukuyang kakayahan ay lubos na pinahusay. Mahalaga na kumunsulta sa mga sheet ng data ng tagagawa upang maunawaan ang ripple kasalukuyang rating sa iba't ibang mga rate ng daloy ng coolant at temperatura. Ang Mababang ESR Water Cooled Capacitor ay partikular na hinahangad para sa mga application tulad ng dalas ng mga convert at pag -init ng induction, dahil ang mababang ESR ay nagpapaliit sa intrinsic heat generation (I²R pagkalugi), na ginagawang mas madali ang trabaho ng paglamig at pagpapabuti ng pangkalahatang kahusayan. Bukod dito, ang halaga ng kapasidad ay dapat na matatag sa inilaan na dalas at saklaw ng temperatura ng aplikasyon.

Mga pagsasaalang -alang sa thermal at mekanikal

Ang thermal resistance mula sa capacitor core hanggang sa coolant (RTH) ay isang pangunahing pigura ng merito. Ang isang mas mababang rth ay nagpapahiwatig ng isang mas mahusay na disenyo na naglilipat ng init sa coolant nang mas epektibo. Ang parameter na ito ay nakasalalay sa panloob na konstruksiyon, mga materyales na ginamit, at ang daloy ng rate ng coolant. Ang kinakailangang rate ng daloy at pagbagsak ng presyon sa buong kapasitor ay dapat na katugma sa umiiral na pump system ng paglamig. Pisikal, ang mga uri ng konektor (sinulid na mga port para sa mga hose) at ang kanilang orientation ay dapat na katugma sa layout ng system. Halimbawa, a compact na cooled capacitor para sa pagpainit ng induction Hindi lamang dapat magkaroon ng tamang mga de-koryenteng specs kundi pati na rin isang form factor na umaangkop sa madalas na cramp na quarters ng isang induction heating power supply.

Magkakaibang pang -industriya na aplikasyon ng mga capacitor na pinalamig ng tubig

Ang mga natatanging benepisyo ng mga capacitor na pinalamig ng tubig ay ginagawang bahagi ng pagpili sa isang malawak na spectrum ng mga mabibigat na industriya. Ang kanilang kakayahang hawakan ang matinding mga de -koryenteng stress habang nananatiling cool na underpins ang pagiging maaasahan ng maraming mga modernong teknolohiya.

Power Electronics at Renewable Energy

Sa kaharian ng nababago na enerhiya, ang malakihang solar at wind inverters ay nag-convert ng kapangyarihan ng DC sa lakas na katugmang AC. Ang prosesong ito ay nagsasangkot ng mataas na paglipat ng mga frequency at malaking ripple currents sa mga capacitor ng DC-link. Dito, Cooled DC-Link capacitor Ang mga yunit ay na -deploy upang matiyak ang katatagan at kahabaan ng buhay. Pinangangasiwaan nila ang mataas na mga alon ng ripple habang ang pinagsamang paglamig ay nagpapanatili sa kanila sa isang matatag na temperatura, na pumipigil sa thermal runaway at tinitiyak ang mga dekada ng maaasahang serbisyo na may kaunting pagpapanatili, na mahalaga para sa malayong at hindi naa -access na pag -install tulad ng mga bukid sa hangin sa labas ng bansa.

Mga proseso ng pag -init at pagtunaw ng industriya

Ang mga sistema ng pag -init at pagtunaw ng induction ay nagpapatakbo sa mataas na mga frequency (mula sa KHz hanggang MHz) at napakataas na antas ng kuryente (madalas sa mga megawatts). Ang mga capacitor ng tangke na ginamit sa mga resonant circuit ng mga system na ito ay sumailalim sa napakalaking alon at matinding larangan ng electromagnetic. An Pang -industriya na capacitor na pinalamig ng tubig para sa natutunaw na hurno ay partikular na inhinyero para sa malupit na kapaligiran na ito. Ang matatag na konstruksiyon at mahusay na paglamig ay pumipigil sa dielectric breakdown sa ilalim ng matinding elektrikal at thermal stress, na nagpapagana ng patuloy na operasyon sa mga foundries at metal na pagproseso ng halaman para sa pagtunaw, pag -alis, at pagpapagamot ng mga metal.

Medikal at pang -agham na kagamitan

Ang mga application na may mataas na kapangyarihan ay hindi limitado sa mabibigat na industriya. Ang mga kagamitan tulad ng magnetic resonance imaging (MRI) machine at mga accelerator ng butil ay nangangailangan ng sobrang matatag at malakas na mga sistemang elektrikal. Ang mga capacitor na pinalamig ng tubig ay ginagamit sa mga gradient amplifier at RF amplifier ng naturang kagamitan, kung saan ang kanilang katatagan at pagiging maaasahan ay hindi maaaring makipag-usap para sa pagtiyak ng tumpak na mga diagnostic at pang-agham na pagsukat.

Isang Paghahambing na Pagtatasa: Ang paglamig ng tubig kumpara sa paglamig ng hangin para sa mga capacitor

Upang tunay na pahalagahan ang halaga ng panukala ng mga capacitor na pinalamig ng tubig, ang isang direktang paghahambing sa mga tradisyunal na pamamaraan na pinalamig ng hangin ay mahalaga. Ang mga pagkakaiba ay malaki at nakakaapekto sa halos lahat ng aspeto ng disenyo at operasyon ng system.

Ang sumusunod na talahanayan ay naglalarawan ng mga pangunahing pagkakaiba sa pagitan ng dalawang pamamaraan ng paglamig na ito:

Tulad ng ipinapakita ng talahanayan, ang pagpipilian ay hindi tungkol sa kung saan ay mas mahusay sa buong mundo, ngunit kung saan ay mas angkop para sa tiyak na aplikasyon. Ang paglamig ng tubig ay ang hindi patas na pagpipilian para sa pagtulak sa mga hangganan ng kapangyarihan at pagiging maaasahan.

Pag -install, Pagpapanatili, at Pagsasama ng System Pinakamahusay na Kasanayan

Ang wastong pag -install at masigasig na pagpapanatili ay pinakamahalaga sa pagsasakatuparan ng buong benepisyo at kahabaan ng isang capacitor na pinalamig ng tubig. Ang pagpapabaya sa mga aspeto na ito ay maaaring humantong sa mga pagtagas, pag -clog, kaagnasan, at pagkabigo sa sakuna.

Wastong mga diskarte sa pag -install

Ang mekanikal na pag -mount ay dapat na ligtas ngunit hindi dapat i -distort ang pabahay ng kapasitor, dahil maaari itong mabigyang diin ang mga welds at seal. Mahalaga na sundin ang tinukoy na mga halaga ng metalikang kuwintas ng tagagawa para sa anumang pag -mount ng hardware. Ang mga koneksyon sa pagtutubero ay nangangailangan ng maingat na pansin. Gumamit ng naaangkop na mga seal (hal., O-singsing, tagapaghugas) at maiwasan ang labis na pagtataguyod ng mga fittings, na maaaring makapinsala sa mga port. Ang kapasitor ay dapat na nakaposisyon tulad na ang hangin ay madaling malinis mula sa mga panloob na mga channel sa panahon ng pagpuno ng system. Sa isip, ang mga port ay dapat na nakatuon nang patayo paitaas. Ang paglamig ng loop ay dapat magsama ng isang filter upang ma -trap ang mga particulate na maaaring mag -clog ng makitid na panloob na mga sipi ng kapasitor.

Patuloy na pagpapanatili at pagsubaybay

Mahalaga ang isang iskedyul ng pagpapanatili ng pag -iwas. Ang coolant ay dapat na suriin nang regular para sa kalidad, kabilang ang antas ng pH, elektrikal na kondaktibiti, at ang pagkakaroon ng mga inhibitor. Ang nakapanghihina na coolant ay maaaring humantong sa panloob na kaagnasan at kalupkop, na napakalaking binabawasan ang kahusayan ng paglamig at maaaring maging sanhi ng mga de -koryenteng shorts. Ang system ay dapat na pana-panahon na flush at pinuno ng sariwa, naaangkop na coolant (hal., Deionized na tubig na may mga anti-corrosion additives). Regular na suriin ang lahat ng mga hose, clamp, at mga fittings para sa mga palatandaan ng pagsusuot, pag -crack, o pagtagas. Ang pagsubaybay sa temperatura ng pagpasok ng coolant at pag -iwan ng kapasitor ay maaaring magbigay ng mahalagang impormasyon sa diagnostic; Ang isang tumataas na delta-T (pagkakaiba sa temperatura) ay maaaring magpahiwatig ng nabawasan na daloy dahil sa pag-clog o isang isyu ng bomba, o nadagdagan ang henerasyon ng init mula sa kapasitor mismo, na nag-sign ng potensyal na paparating na pagkabigo.

Pag -aayos ng mga karaniwang isyu sa mga sistema ng capacitor na capacitor ng tubig

Kahit na may isang perpektong disenyo at pag -install, maaaring lumitaw ang mga isyu. Ang pag -unawa kung paano mag -diagnose ng mga karaniwang problema ay susi sa pagliit ng downtime.

Pagkilala at paglutas ng mga coolant na pagtagas

Ang isang tagas ay ang pinaka -agarang at halatang mode ng pagkabigo. Kung napansin ang coolant, dapat na isara agad ang system upang maiwasan ang pinsala sa mga sangkap na elektrikal. Biswal na suriin ang lahat ng mga panlabas na koneksyon at ang katawan ng kapasitor para sa pinagmulan. Ang mga menor de edad na pagtagas sa mga fittings ay madalas na malulutas sa pamamagitan ng paghigpit ng koneksyon o pagpapalit ng isang selyo. Gayunpaman, kung ang pagtagas ay mula sa katawan ng kapasitor mismo (isang crack o nabigo na weld), dapat mapalitan ang yunit. Ang paggamit ng isang presyon ng tester sa paglamig na loop sa panahon ng pagpapanatili ay makakatulong na makilala ang mga mabagal na pagtagas na hindi agad makikita.

Pagtugon sa nabawasan na pagganap ng paglamig

Kung ang kapasitor ay tumatakbo nang mas mainit kaysa sa dati, ang sanhi ng ugat ay madalas na nauugnay sa sistema ng paglamig, hindi ang kapasitor. Una, suriin ang rate ng daloy ng coolant; Ang isang barado na filter, hindi pagtupad ng bomba, o isang airlock sa loop ay maaaring mabawasan ang daloy. Susunod, suriin ang kalidad ng coolant; Ang fouled coolant na may mataas na kondaktibiti o biological na paglago ay maaaring magdeposito ng scale sa mga panloob na ibabaw, na kumikilos bilang isang thermal insulator. Ang panlabas na heat exchanger (radiator) ay dapat ding suriin upang matiyak na epektibong tanggihan ang init sa kapaligiran (hal., Hindi ito barado ng alikabok). Kung ang lahat ng ito ay pinasiyahan, ang kapasitor mismo ay maaaring mabigo, na nagpapakita bilang isang pagtaas sa katumbas na paglaban ng serye (ESR), na bumubuo ng mas maraming init para sa parehong kasalukuyang. Ang pagsukat ng ESR ng kapasitor ay maaaring kumpirmahin ito.

Ang hinaharap ng teknolohiya ng paglamig ng kapasitor

Ang ebolusyon ng Ang mga capacitor na pinalamig ng tubig ay patuloy, hinihimok ng walang humpay na demand para sa mas mataas na lakas, mas maliit na sukat, at higit na pagiging maaasahan. Ang mga hinaharap na uso ay tumuturo patungo sa pagsasama ng mga tampok na matalinong pagsubaybay nang direkta sa pagpupulong ng kapasitor. Ang mga sensor para sa pagsukat ng real-time na panloob na temperatura, presyon, at kahit na ang ESR ay maaaring magbigay ng mahuhulaan na data ng pagpapanatili, pag-aalerto ng mga controller ng system sa paparating na mga isyu bago sila magdulot ng downtime. Bukod dito, ang pananaliksik sa mga bagong dielectric na materyales na may likas na mas mababang pagkalugi at mas mataas na pagpapahintulot sa temperatura ay gagana nang synergistically na may mga advanced na pamamaraan ng paglamig upang lumikha ng susunod na henerasyon ng mga ultra-high-power capacitive energy storage solution.
